전기(산업)기사(출처 다산에듀) 9. RLC 직렬회로

임피던스(z)란?

저항(R)과 리액턴스(X)를 합한 전류 방해의 값(위상이 다르기 때문에 벡터합으로 나타내면 밑의 임피던스 삼각형이 된다)

(출처)http://a24s.com/data/jeongbotongsinhakseub/jungi/jungi_3/jungi3-3.html

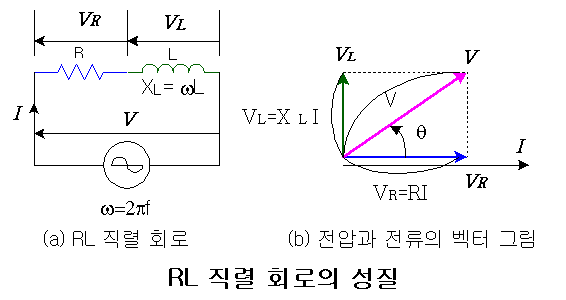

RL 직렬









① R 양단 전압 : V(R) = I x R , V(R)은 전류 I와 동상

② L 양단 전압 : V(L) = I x X(L) = ωLI, V(L)은 전류 I보다 π/2[rad]만큼 앞선 위상

③ 전압 :


④ 전류 :


⑤ 위상차 :


⑥ 임피던스 : 교류에서 전류의 흐름을 방해하는 R, L, C의 벡터적인 합.

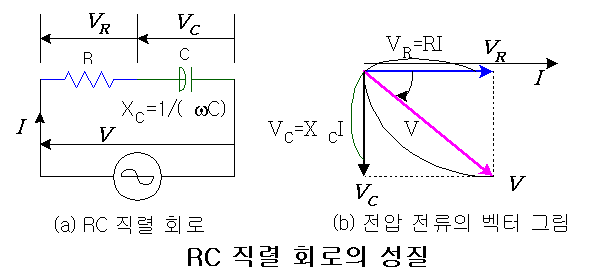

RC 직렬







① R 양단 전압 : V(R) = I X R , V(R)은 전류 I와 동상

② C 양단 전압 :

 로써 V(C) 는 I보다 π/2[rad]만큼 뒤진 위상





③ 전압 :


④ 전류 :


⑤ 위상차 :


⑥ 임피던스 :

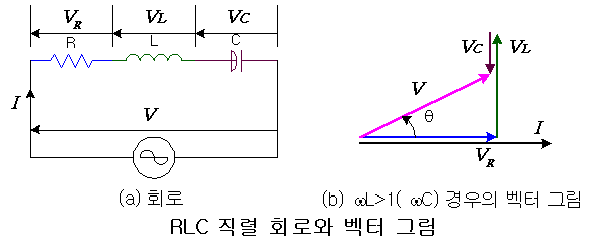

RLC 직렬









① R, L, C 양단 전압

-전체 전압 : V = V(R) + V(L) + V(C) [V]

-R 양단 전압 : V(R) = I x R, V(R)은 전류 I와 동상
-L 양단 전압 : VL = I x X(L) = ωLI , V(L)은 전류 I보다 π/2[rad]만큼 앞선 위상
-C 양단 전압 :

 로써 V(C)는 I보다 π/2[rad]만큼 뒤진 위상





② RLC 직렬회로의 관계





 의 경우에는 X(L)에서 X(C)를 뺀 남는값으로 RL직렬이 된다

 ( 1/wC가 더 클경우 반대로 남는값에 RC직렬이 된다 )





 -전압 :


-전류 :



③ 위상차 :



④ 임피던스 :
