[트레이] 케이블 트레이 종류

케이블 트레이란?

케이블을 지지하기 위하여 사용하는 금속제 또는 불연성 재료로 제작된 유닛 또는 유닛의 집합체 및 그에 부속하는 부속재 등으로 구성된 견고한 구조물(말 그대로 케이블 지지대이며 금속제이며 단단한 구조물임)

위 그림에서 케이블을 지지하고 있음....



케이블 트레이의 종류

1) 사다리형 케이블 트레이(Ladder)

케이블을 지지하기 위해 사용하는 사다리형태의 구조물로 통풍이 원활하고, 설치, 증설, 보수 및 유지가 용이하여 가장 보편적으로 사용되어지는 케이블 트레이지만 화재 및 기타 사고 발생시 케이블을 보호하지 못할 뿐만 아니라 불꽃이 케이블에 옮겨져 화재를 더욱 확산시키는 원인이 되기도 한다는 문제점이 있다

2) 바닥밀폐형 케이블 트레이(Solid Bottom)

 내부가 밀폐되어 화재 시 불꽃이 케이블에 접촉되는 것을 방지하고, 나아가 케이블에서 발생되는 전자파가 건물 내부 공간에 가해지는 것을 차단하는 역할을 하나, 통풍이 원활하지 못해 냉각이 잘 안되어 과열에 의해 케이블이 손상되는 경우가 발생한다는 단점이 있다

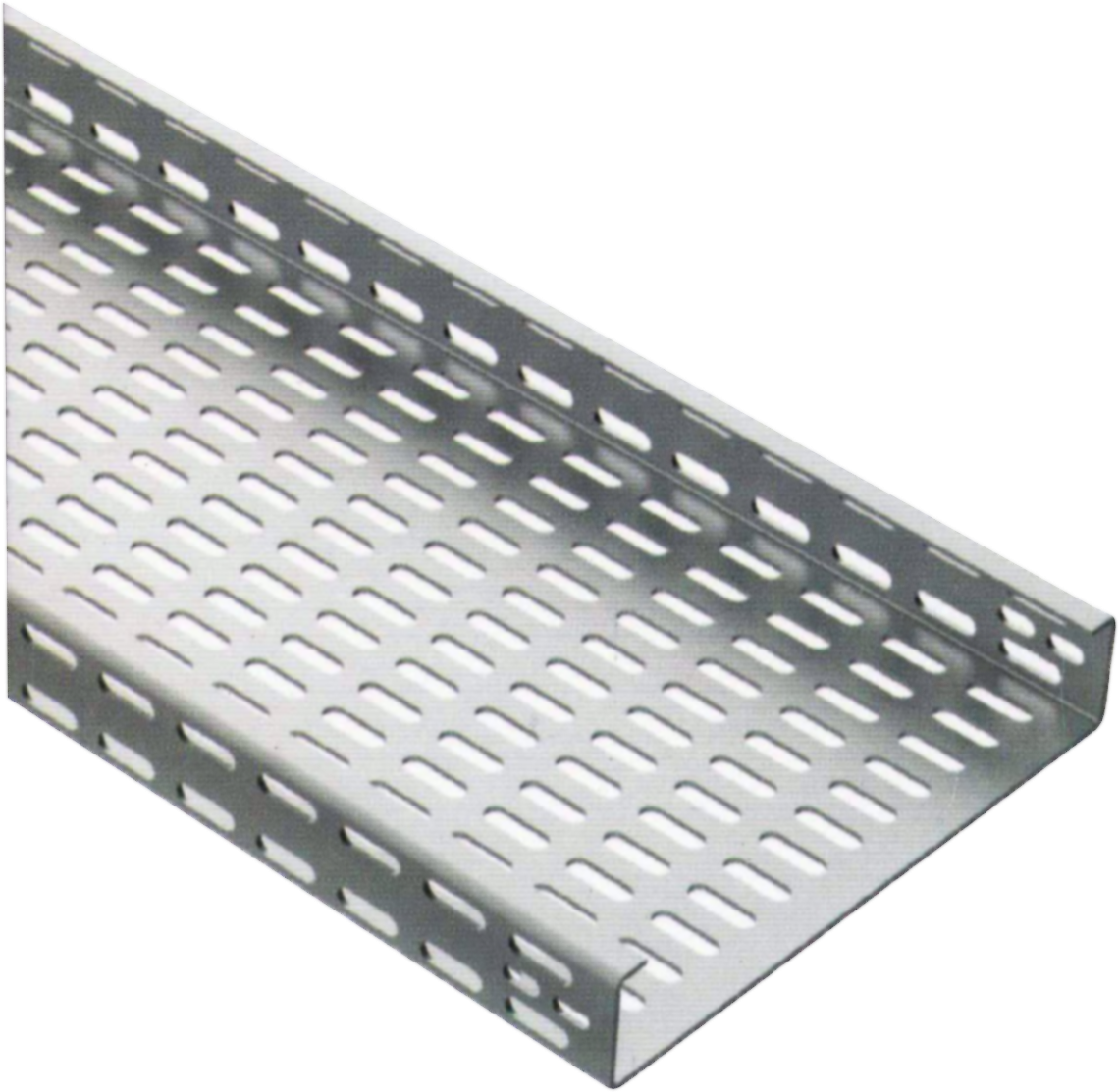

3) 펀칭형 케이블 트레이(Punching)



펀칭형 케이블 트레이는, 사다리형 케이블 트레이보다 케이블을 좀 더 용이하게 보호할 수있고 펀칭된 부분으로 통풍을 원할하게 할수있지만 화재시에는 케이블을 보호하지 못한다.



4) 메쉬형 케이블 트레이(Mesh)

 가격이 저렴하고 가벼워 제작 및 설치가 용이하고 통풍이 원할하다 반면에 강도가 떨어져서 하중에 의한 변형이 쉽다
