[트레이] 케이블 트레이 규격 (출처 보영전기,케이블 트레이 H 높이:100mm 기준)

1. 케이블 트레이 스트레이트 규격(straight)



규 격 (넓이 x 높이)	SIZE(mm)
	W (넓이)	H(높이)	RUNG
100 x 100	100	100	300
150 x 100	150	100	300
200 x 100	200	100	300
300 x 100	300	100	300
400 x 100	400	100	300
450 x 100	450	100	300
500 x 100	500	100	300
600 x 100	600	100	300

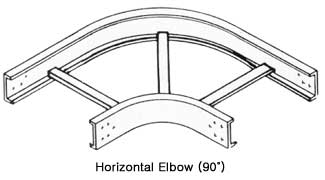

2. 케이블트레이 수평 엘보 규격(Horizontal Elbow-90°)



규   격 (넓이 x 높이)	SIZE(mm)
	W	R1	R2	A
150 x 100	150	300	450	550
200 x 100	200	300	500	600
300 x 100	300	300	600	700
400 x 100	400	300	700	800
450 x 100	450	300	750	850
500 x 100	500	300	800	900
600 x 100	600	300	900	1000



3. 케이블 트레이 수직 엘보 규격 (Vertical Elbow-90°)

규   격 (넓이 x 높이)	SIZE(mm)
	W	R	A
150 x 100	150	300	400
200 x 100	200	300	400
300 x 100	300	300	400
400 x 100	400	300	400
450 x 100	450	300	400
500 x 100	500	300	400
600 x 100	600	300	400



4. 케이블 트레이 레듀셔  규격 (Reducer Straight)



규  격 (mm)
W1	W2
200	100 150
300	100 150 200
400	150 200 300
500	150 200 300 450
600	150 200 300 450 600



5.케이블 트레이 수평 티이 규격 (Horizontal Tee)



호칭 (W x H)	SIZE(mm)
	W	R	A	B
150x100	150	300	950	550
200x100	200	300	1000	600
300x100	300	300	1100	700
400x100	400	300	1200	800
450x100	450	300	1250	850
500x100	500	300	1350	900
600x100	600	300	1400	1000



6.케이블 트레이 수평 크로스 규격 (Horizontal Cross)



호  칭 (W x H)	SIZE(mm)
	W	R	A
150x100	150	300	950
200x100	200	300	1000
300x100	300	300	1100
400x100	400	300	1200
450x100	450	300	1250
500x100	500	300	1350
600x100	600	300	1400
